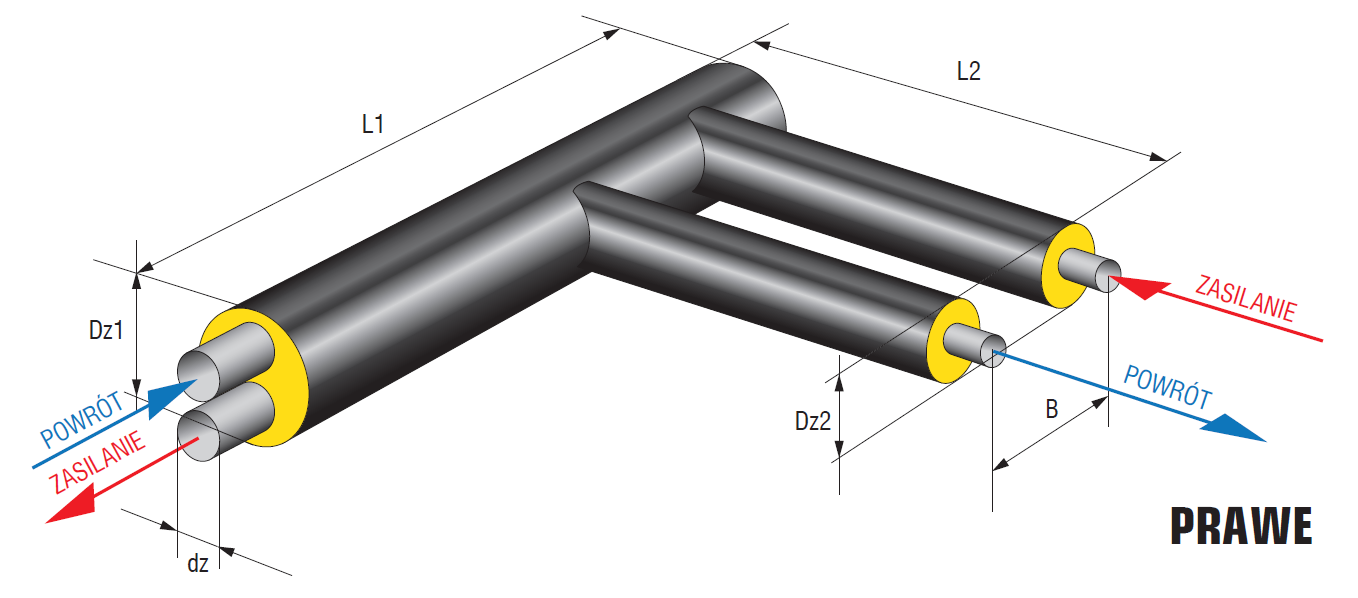

Kształtka F preizolowana przejściowa z rur podwójnych TWIN na rury pojedyncze
Opis
Płaszcz HDPE może być z barierą dyfuzyjną lub UV Protect Color
(czarny, szary i niebieski – inne kolory z palety RAL dostępne po indywidualnych uzgodnieniach).
Dane techniczne
| Rura stalowa | Izolacja STANDARD HDPE |
Izolacja STANDARD HDPE |
Dystans | Długość | Długość | |
| DN | Średnica zewnętrzna | |||||
| Dz (mm) | Dz 1 (mm) | Dz 2 (mm) | B (mm) | L1 (mm) | L2 (mm) | |
| 20 | 26,9 | 125 | 90 | 265 | 1500 | 1100 |
| 25 | 33,7 | 140 | 90 | 265 | 1500 | 1100 |
| 32 | 42,4 | 160 | 110 | 280 | 1500 | 1100 |
| 40 | 48,3 | 160 | 110 | 280 | 1500 | 1100 |
| 50 | 60,3 | 200 | 125 | 295 | 1600 | 1200 |
| 65 | 76,1 | 225 | 140 | 315 | 1600 | 1200 |
| 80 | 88,9 | 250 | 160 | 335 | 1600 | 1200 |
| 100 | 114,3 | 315 | 200 | 430 | 1800 | 1200 |
| 125 | 139,7 | 400 | 225 | 460 | 1800 | 1400 |
| 150 | 168,3 | 450 | 250 | 535 | 2000 | 1400 |
| 200 | 219,1 | 560 | 315 | 615 | 2200 | 1600 |
| Rura stalowa | Izolacja PLUS HDPE |
Izolacja PLUS HDPE |
Dystans | Długość | Długość | |
| DN | Średnica zewnętrzna | |||||
| Dz (mm) | Dz 1 (mm) | Dz 2 (mm) | B (mm) | L1 (mm) | L2 (mm) | |
| 20 | 26,9 | 140 | 110 | 265 | 1500 | 1100 |
| 25 | 33,7 | 160 | 110 | 265 | 1500 | 1100 |
| 32 | 42,4 | 180 | 125 | 280 | 1500 | 1100 |
| 40 | 48,3 | 180 | 125 | 280 | 1500 | 1100 |
| 50 | 60,3 | 225 | 140 | 295 | 1600 | 1200 |
| 65 | 76,1 | 250 | 160 | 315 | 1600 | 1200 |
| 80 | 88,9 | 280 | 180 | 335 | 1600 | 1200 |
| 100 | 114,3 | 355 | 225 | 430 | 1800 | 1200 |
| 125 | 139,7 | 450 | 250 | 460 | 1800 | 1400 |
| 150 | 168,3 | 500 | 280 | 535 | 2000 | 1400 |
| 200 | 219,1 | 630 | 355 | 615 | 2200 | 1600 |
| Rura stalowa | Izolacja 2xPLUS HDPE |
Izolacja 2xPLUS HDPE |
Dystans | Długość | Długość | |
| DN | Średnica zewnętrzna | |||||
| Dz (mm) | Dz 1 (mm) | Dz 2 (mm) | B (mm) | L1 (mm) | L2 (mm) | |
| 20 | 26,9 | 160 | 125 | 265 | 1500 | 1100 |
| 25 | 33,7 | 180 | 125 | 265 | 1500 | 1100 |
| 32 | 42,4 | 200 | 140 | 280 | 1500 | 1100 |
| 40 | 48,3 | 200 | 140 | 280 | 1500 | 1100 |
| 50 | 60,3 | 250 | 160 | 295 | 1600 | 1200 |
| 65 | 76,1 | 280 | 180 | 315 | 1600 | 1200 |
| 80 | 88,9 | 315 | 200 | 335 | 1600 | 1200 |
| 100 | 114,3 | 400 | 250 | 430 | 1800 | 1200 |
| 125 | 139,7 | 500 | 280 | 460 | 1800 | 1400 |
| 150 | 168,3 | 560 | 315 | 535 | 2000 | 1400 |
| 200 | 219,1 | 710 | 400 | 615 | 2200 | 1600 |
