Odpowietrzenia, odwodnienia górą preizolowane

Opis

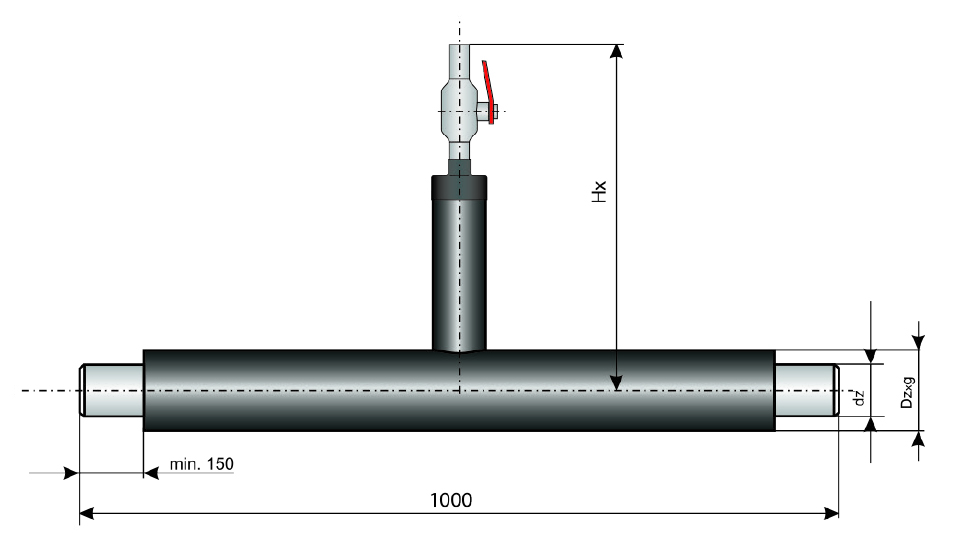

Wymagany wymiar Hx określić na podstawie profilu sieci ciepłowniczej i podać w zamówieniu.
Zawory z korpusem ze stali nierdzewnej.

Średnice i grubości ścianek nieujęte w tabeli – na zapytanie.

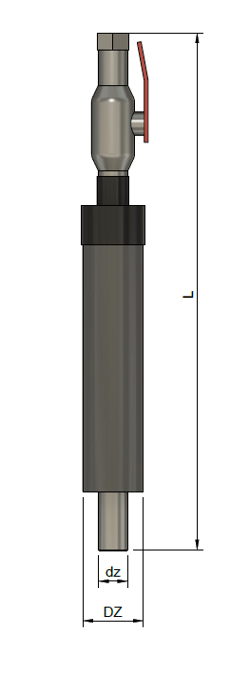

DN	Rura stalowa	Rura osłonowa HDPE					Średnica nominalna odwodnienia	Średnica nominalna odpowietrzenia
DN	Średnica zew. rury	Izolacja STANDARD	Izolacja PLUS		Izolacja 2xPLUS	L min	Średnica nominalna odwodnienia	Średnica nominalna odpowietrzenia
	dz [mm]	Dz [mm]		Dz [mm]	Dz [mm]	[mm]	DN	DN
32	42,4	110		125	140	1000	25	25
40	48,3	110		125	140	1000	25	25
50	60,3	125		140	160	1000	32	25
65	76,1	140		160	180	1000	32	25
80	88,9	160		180	200	1000	32	25
100	114,3	200		225	250	1000	32	25
125	139,7	225		250	280	1000	50	25
150	168,3	250		280	315	1000	50	25
200	219,1	315		355	400	1000	50	25
250	273,0	400		450	500	1000	50	25
300	323,9	450		500	560	1000	50	25
350	355,6	500		560	630	1000	50	25
400	406,4	560		630	710	1000	50	25
450	457,0	630		710	–	1000	50	25
500	508,0	710		800	–	1000	50	25
600	610,0	800		900	–	1000	50	40
700	711,0	900		1000	–	1000	50	40

Uwagi:

Wymagany wymiar Hx określić na podstawie profilu sieci ciepłowniczej i podać w zamówieniu.
Zawory z korpusem ze stali nierdzewnej.

Średnice i grubości ścianek nieujęte w tabeli – na zapytanie.

Średnice i grubości ścianek nieujęte w katalogu – na zapytanie.
