Trójniki proste TWIN
Opis

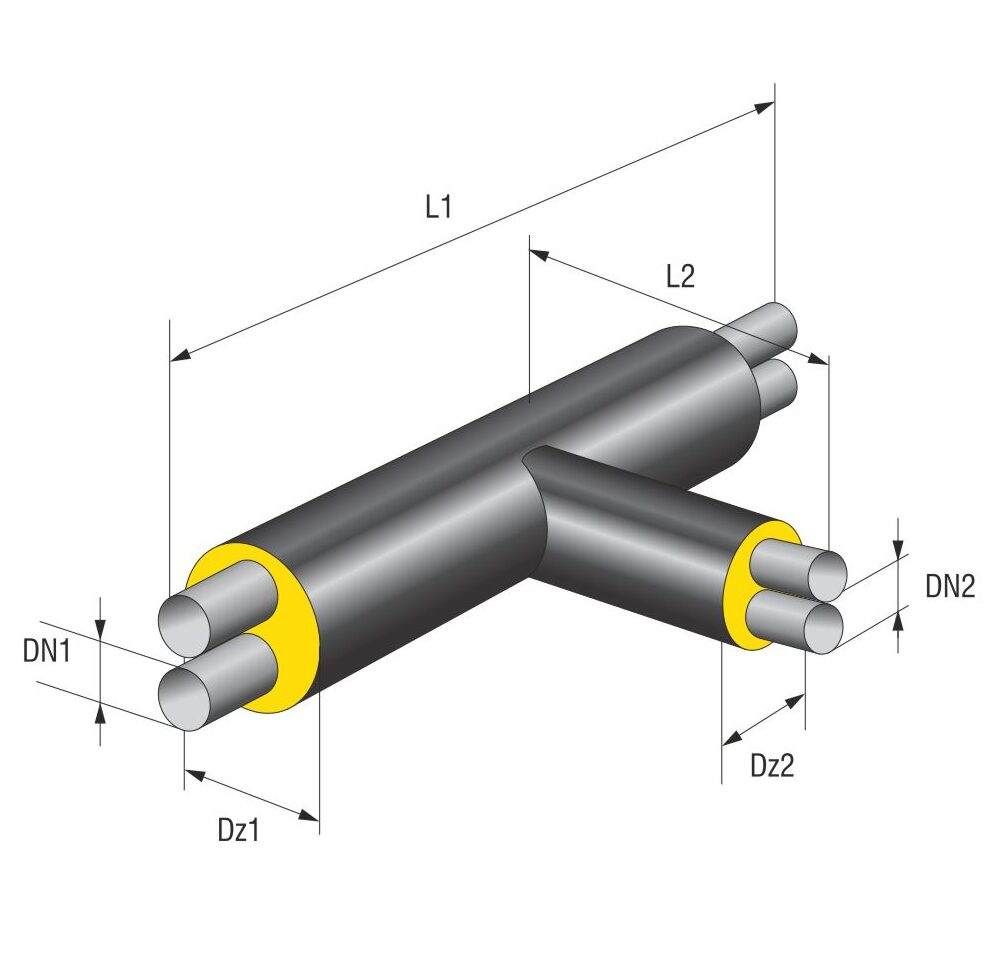

L1=1,5 m, L2=1,0 m
Płaszcz HDPE może być z barierą dyfuzyjną lub UV Protect Color
(czarny, szary i niebieski – inne kolory z palety RAL dostępne po indywidualnych uzgodnieniach).
Dane techniczne
| Rura główna | Odgałęzienie – Izolacja STANDARD | ||||||||||||
| DN1 |
Dz1 |
DN2 Dz2 |
20 125 |
25 140 |
32 160 |
40 160 |
50 200 |
65 225 |
80 250 |
100 315 |
125 400 |
150 450 |
200 560 |
| 20 | 125 | ✔ | – | – | – | – | – | – | – | – | – | – | |
| 25 | 140 | ✔ | ✔ | – | – | – | – | – | – | – | – | – | |
| 32 | 160 | ✔ | ✔ | ✔ | – | – | – | – | – | – | – | – | |
| 40 | 160 | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | – | – | |
| 50 | 200 | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | – | |
| 65 | 225 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | |
| 80 | 250 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | |
| 100 | 315 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | |
| 125 | 400 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | |
| 150 | 450 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | |
| 200 | 560 | – | – | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Rura główna | Odgałęzienie – Izolacja PLUS | ||||||||||||
| DN1 |
Dz1 |
DN2 Dz2 |
20 140 |
25 160 |
32 180 |
40 180 |
50 225 |
65 250 |
80 280 |
100 355 |
125 450 |
150 500 |
200 630 |
| 20 | 140 | ✔ | – | – | – | – | – | – | – | – | – | – | |
| 25 | 160 | ✔ | ✔ | – | – | – | – | – | – | – | – | – | |
| 32 | 180 | ✔ | ✔ | ✔ | – | – | – | – | – | – | – | – | |
| 40 | 180 | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | – | – | |
| 50 | 225 | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | – | |
| 65 | 250 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | |
| 80 | 280 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | |
| 100 | 355 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | |
| 125 | 450 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | |
| 150 | 500 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | |
| 200 | 630 | – | – | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
| Rura główna | Odgałęzienie – Izolacja 2xPLUS | ||||||||||||
| DN1 |
Dz1 |
DN2 Dz2 |
20 160 |
25 180 |
32 200 |
40 200 |
50 250 |
65 280 |
80 315 |
100 400 |
125 500 |
150 560 |
200 710 |
| 20 | 160 | ✔ | – | – | – | – | – | – | – | – | – | – | |
| 25 | 180 | ✔ | ✔ | – | – | – | – | – | – | – | – | – | |
| 32 | 200 | ✔ | ✔ | ✔ | – | – | – | – | – | – | – | – | |
| 40 | 200 | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | – | – | |
| 50 | 250 | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | – | |
| 65 | 280 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | – | |
| 80 | 315 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | – | |
| 100 | 400 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | – | |
| 125 | 500 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | – | |
| 150 | 560 | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | – | |
| 200 | 710 | – | – | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ | |
Produkt dostępny jest również w poniższych opcjach:
-
W system naziemnym UVprotect Color®
-
Z barierą dyfuzyjną EVOprotect®
-
W płaszczu osłonowym GreenID®
